PRENAP. ZAŠTITA 3P DC 1000V KLASA T2 C SCHELINGER

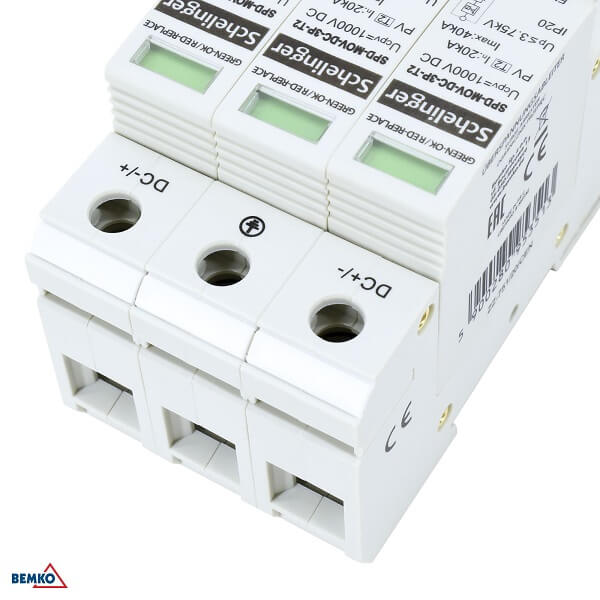

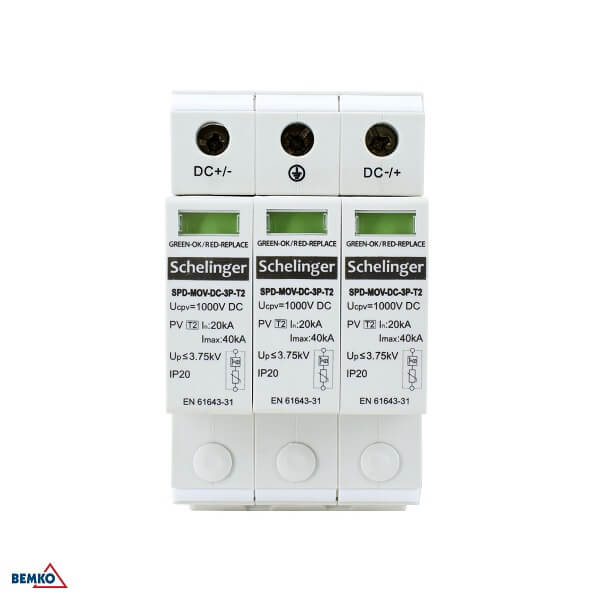

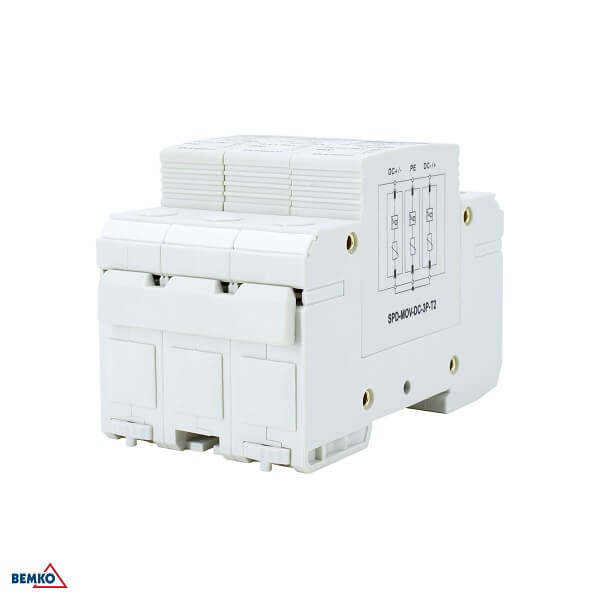

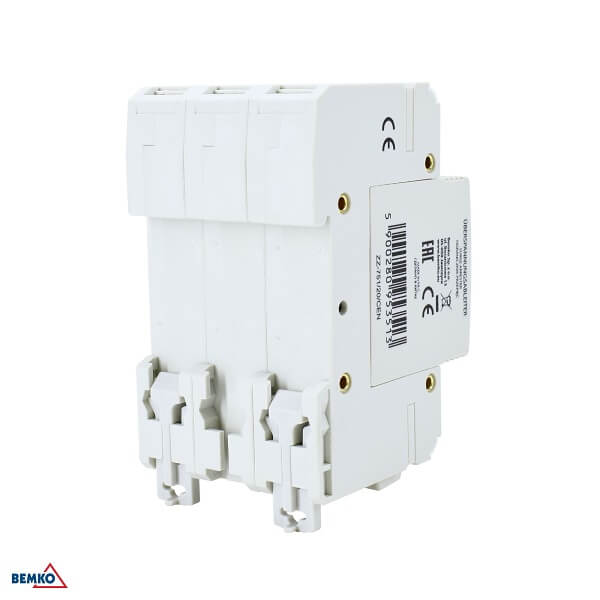

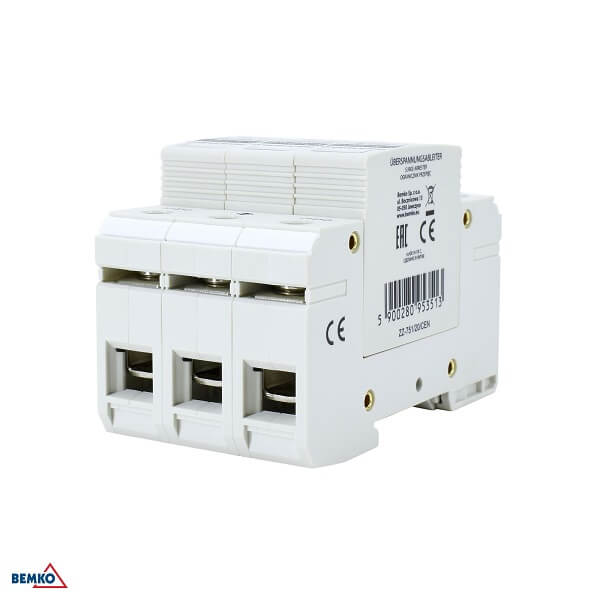

Ovaj odvodnik prenapona Schelinger A53-SPD-MOV-DC-3P-T2 je profesionalna tropolna prenaponska zaštita |za istosmjernu struju (DC) namijenjen sekundarnoj zaštiti fotonaponskih (solarnih) sustava. |Za razliku od modela s oznakom T1T2, ovaj uređaj pripada isključivo klasi zaštite Tip 2 (T2 / Klasa C). |Koristi se kao dodatna ili lokalna zaštita od indirektnih prenapona uzrokovanih udaljenim atmosferskim |pražnjenjima (munjama) ili preklapanjima unutar same mreže (ispitni val 8/20 µs). |Glavna tehnička specifičnost ovog modela je primjena klasične varistorske tehnologije (MOV - Metal Oxide Varistor), |koja osigurava iznimno brzo vrijeme reakcije u nanosekundama.|Ovisno o točnoj seriji na tržištu, ovaj model dolazi u izvedbama s trajnim radnim naponom do 1000V DC ili do 1200V DC.|Ova kompaktna modularna izvedba za montažu na DIN šinu zauzima samo 3 modula pa tako štedi |na prostoru u razdjelnicima i razvodnim ormarima, uređaj pouzdano radi u širokom temperaturnom rasponu |od -40°C do +70°C te ima stupanj zaštite IP20.|Nazivni napon od 1000V DC, maksimalna odvodna struja od 40kA i nazivna struja od 20kA pruža visoku |razinu zaštite i vrlo brzu reakciju na prenaponske udare.|Na prednjoj strani nalazi se prozorčić s optičkom signalizacijom koja nam govori trenutni status zaštite.|Zelena boja znači da je modul ispravan i pruža zaštitu, a crvena da je modul odradio svoju ulogu i uložak |je potrebno zamijeniti.|Primjenjuje se isključivo u fotonaponskim sustavima kao idealno rješenje za postavljanje u DC razdjelnike |neposredno prije invertera, a pomaže u zaštiti osjetljive elektronike poput MPPT regulatora od opasnih naponskih šiljaka.|Dok se kombinirani model T1T2 (B+C) koristi na mjestima gdje postoji visok rizik od izravnog udara groma |u objekt ili vanjsku konstrukciju solarnih panela, ovaj čisti T2 (C) model namijenjen je instalacijama gdje je |primarna opasnost inducirani napon od udaljenih pražnjenja ili unutar same mreže. |Često se koristi i kao sekundarni stupanj zaštite (bliže inverteru) ako se glavni T1 odvodnik nalazi dalje na liniji (Stringu).|
