PRENAP. ZAŠTITA 3P 8kA DC 1000V KLASA T1+T2 B+C SCHELINGER

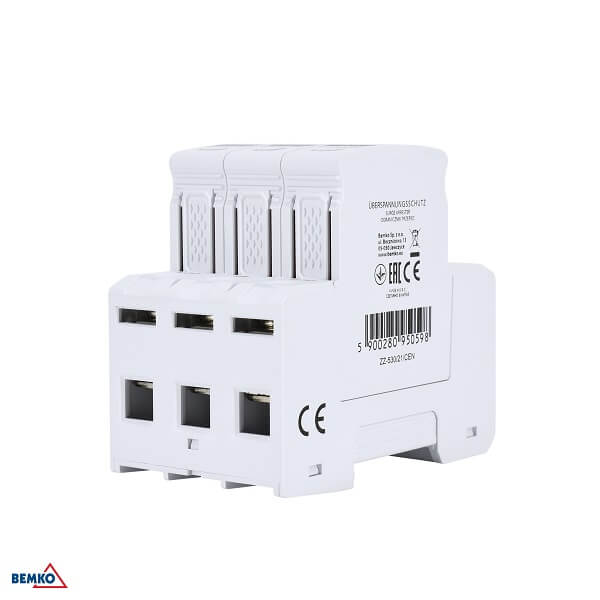

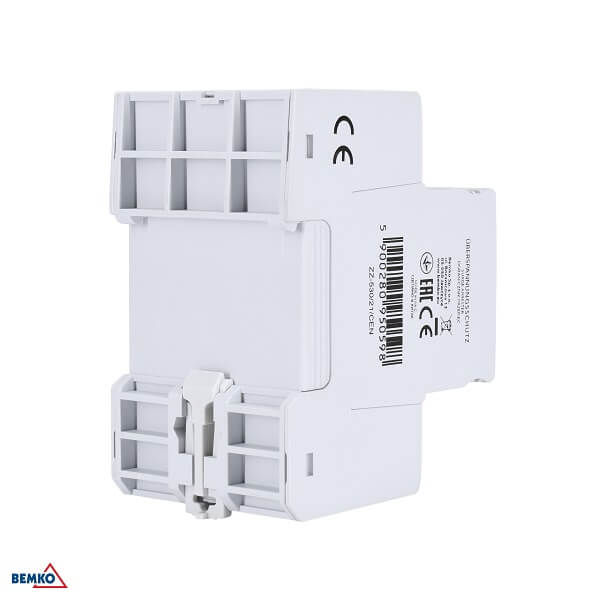

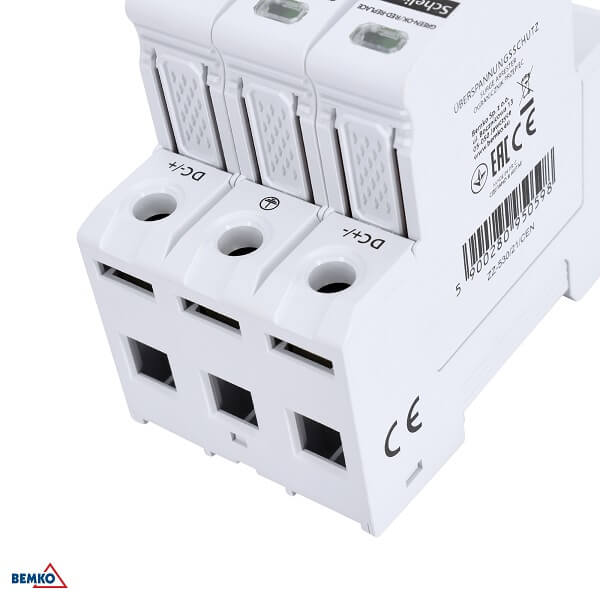

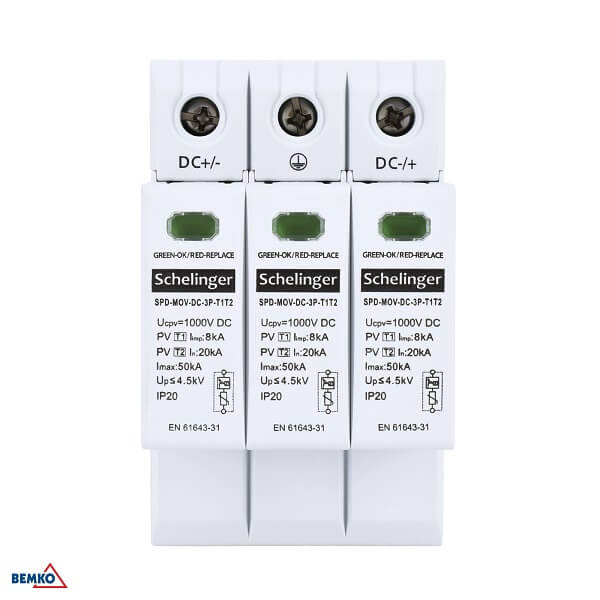

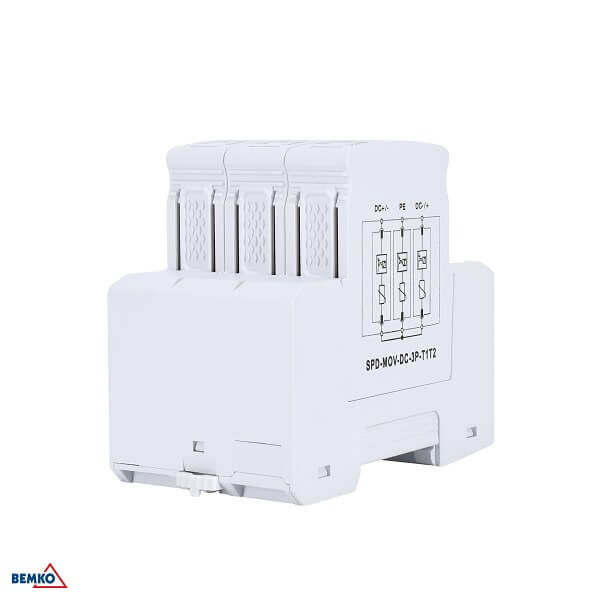

Ovaj odvodnik prenapona Schelinger A53-SPD-MOV-DC-3P-T1T2 je profesionalna tropolna prenaponska |zaštita za istosmjernu struju (DC) namijenjen prvenstveno zaštiti fotonaponskih (solarnih) sustava.|Ovaj uređaj kombinira klasu zaštite Tip 1 i Tip 2 (T1+T2 / B+C), što znači da istovremeno pruža zaštitu od |izravnih udara groma (ispitni val 10/350 µs) i od indirektnih prenapona uzrokovanih atmosferskim pražnjenjima |ili preklapanjima u mreži (ispitni val 8/20 µs).|Glavna tehnička specifičnost ovog modela je primjena klasične varistorske tehnologije (MOV - Metal Oxide Varistor). |Za razliku od skupljeg modela A52 s GDT tehnologijom (koji ima plinsko iskrište), |model A53 koristi tri neovisna metal-oksidna varistora visokog kapaciteta raspoređena u konfiguraciju za |zaštitu pozitivnog pola, negativnog pola i uzemljenja (PE). |Ovisno o točnoj seriji na tržištu, ovaj model dolazi u izvedbama s trajnim radnim naponom do 1000V DC ili do 1200V DC.|Ova kompaktna modularna izvedba za montažu na DIN šinu zauzima samo 3 modula pa tako štedi na prostoru |u razdjelnicima i razvodnim ormarima, uređaj pouzdano radi u širokom temperaturnom rasponu |od -40°C do +70°C te ima stupanj zaštite IP20.|Nazivni napon od 1000V DC, maksimalna odvodna struja od 50kA, nazivna struja od 20kA i struja impulsa od 8kA |predstavlja robusno i široko rasprostranjeno standardno rješenje koje pruža visoku razinu zaštite i |vrlo brzu reakciju na prenaponske udare.|Na prednjoj strani nalazi se prozorčić s optičkom signalizacijom koja nam govori trenutni status zaštite.|Zelena boja znači da je modul ispravan i pruža zaštitu, a crvena da je modul odradio svoju ulogu i uložak je potrebno zamijeniti.|Primjenjuje se isključivo u fotonaponskim sustavima kao ključni element zaštite na DC strani (Stringova), |montira se između solarnih panela i invertera kako bi spriječio proboj visokog napona u skupe komponente sustava.|
